UMDR-TWK 車輛逆向偵測雷達

Universal Microwave Doppler Radar Series (Traffic)


採用連續波目標偵測技術,可做為交通警示器應用於車道逆行告警。
廣泛適用於高速公路、快速道路及市區單行道等不同環境。

應用方式:

  • 車輛逆向告警
  • 單線道/高速公路閘道偵測


特色功能

◆ 適應全高壓氣候
◆ 適應多種環境
◆ 結合4G/NBIOT

P66等級防水標準,不受雨、霧、大風、灰塵、強光等惡劣自然天候影響。
適用於高速公路、快速道路、一般市區道路、橋堂道路等不同環境使用。
即時拍攝影像傳輸,並可透過遠端連線方式。統計回報週期可依需求設定,定期傳送週期回報。

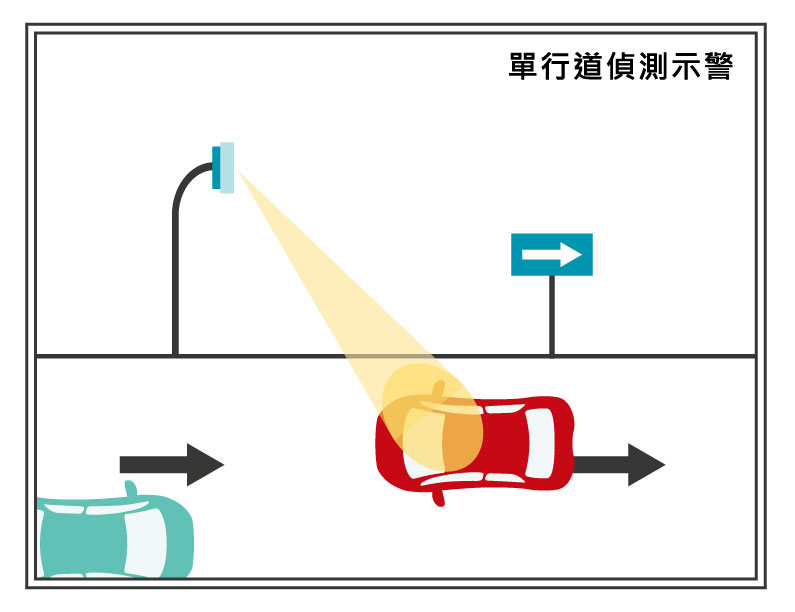

▲示意圖


不同雷達波束比較表


產品規格

安裝方向 正向/斜向
外觀尺寸106 x 106 x 68
輸入電源12 ~ 36V DC
通信介面RS-232 / RS-485 / 乾接點
中心頻率24.125GHz±100MHz
掃描頻寬240MHz
發射功率10mW
天線波束寬5.5度 x 11度
符合IP-67標準

備註說明:
以上規範(格)在滿足以下定義條件:
1.車速≧30km/hr (每個車道)
2.車輛50部以上 (每個車道)
3.大車流量≦15% (每個車道)
基本上每個車道偵測精度可達85%以上。

檢測距離≦60m
功率消耗≦3.5W
探測時間 25ms
功耗消耗≦1.5W
風速最大150km/h
振動 2.8g rms. up to 432Hz
衝擊10g @6ms半正弦波
環境適應能力工作溫度 -40℃ ~ +70℃
濕度 0 ~ 95%R H
